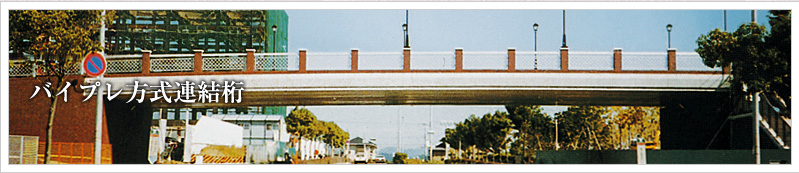

バイプレ方式連結桁

バイプレ方式連結桁

通常のPC連結桁橋と同様に、プレキャストのバイプレ方式単純桁を架設した後、中間支点上の連結部をPCもしくはPRC構造などで一体化し、連続桁構造とします。
バイプレ方式連結桁橋では、プレキャスト桁に配置された圧縮PC鋼棒のプレストレス二次力によって、中間支点の負の曲げモーメントを低減し、低い桁高の連結桁構造を可能としました。

連結部構造例

一般に中間支点上のRC連結部には、主桁同士を接合するために連結鉄筋が多量に配置されますが、バイプレ方式連結桁の連結部に配置したPC鋼より線や中空PC鋼棒のプレストレスによって、鉄筋量を最小化しながら施工性・構造性能を高めます。

連結部構造例
連結部構造例

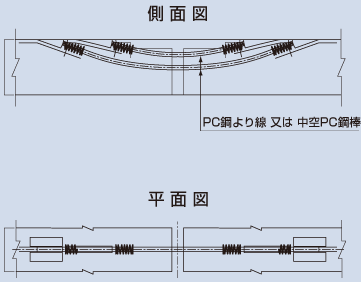

連結部PC鋼材配置概要図

連結部PC鋼材配置概要図
